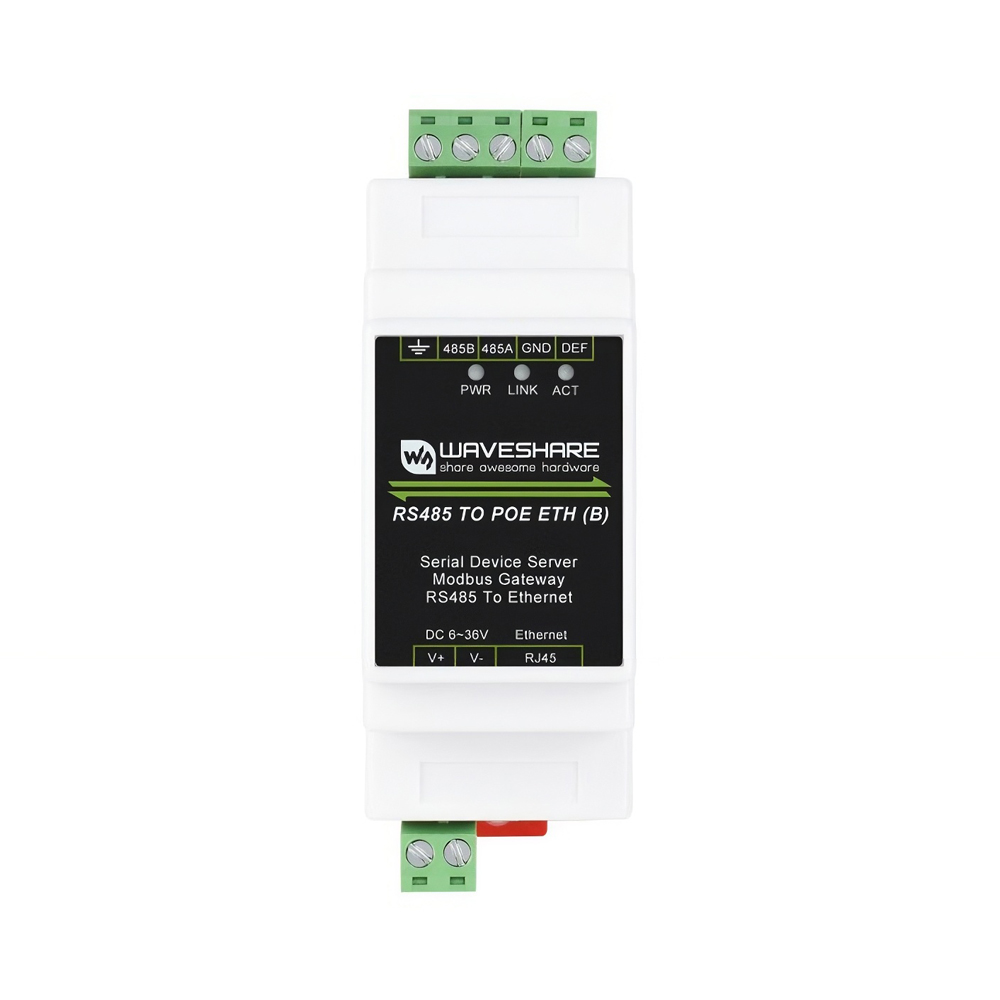

Waveshare Modbus Gateway RS485 to POE Ethernet (B)

Dispozitivul permite transmiterea datelor intre echipamentele RS485 si infrastructura de retea IP, fiind potrivit pentru sisteme de automatizare industriala, monitorizare, control si integrare a echipamentelor Modbus intr-o retea Ethernet. Gateway-ul dispune de un port RS485 si un port Ethernet RJ45, oferind o metoda simpla de integrare a echipamentelor seriale in retele TCP/IP. Comunicarea poate fi realizata direct prin TCP/IP sau prin intermediul unui port serial virtual, VCOM, ceea ce permite aplicatiilor software de pe calculator sa acceseze echipamentele RS485 prin retea. Un avantaj important al modelului este suportul pentru alimentare PoE conform standardului IEEE 802.3af. Astfel, dispozitivul poate primi alimentarea direct prin cablul de retea, atunci cand este conectat la un echipament de retea compatibil PoE. Alternativ, gateway-ul poate fi alimentat folosind o sursa externa de 6 pana la 36 V DC, prin intermediul bornelor cu surub.  Pentru cresterea sigurantei in mediile industriale, interfata RS485 este izolata, iar dispozitivul beneficiaza de izolatie de alimentare si izolatie de semnal. Portul Ethernet RJ45 suporta viteze de 10/100 Mbps cu auto-negociere si este prevazut cu protectie la supratensiuni de 2 KV, contribuind la protejarea echipamentului impotriva perturbatiilor electrice si a supratensiunilor care pot aparea pe infrastructura de comunicatie. Pe partea seriala, gateway-ul suporta o gama larga de viteze de comunicatie, de la 300 bps pana la 115200 bps. Sunt disponibile mai multe configuratii pentru bitul de paritate, respectiv none, odd, even, mark si space, precum si configuratii pentru numarul de biti de date intre 5 si 9 biti. Nu este necesar un control hardware al fluxului de date, parametrul Flow Control fiind specificat ca N/A. La nivel de retea, dispozitivul suporta protocoalele si serviciile uzuale necesare comunicarii intr-o retea Ethernet, inclusiv Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP si DNS. Gateway-ul poate functiona in mai multe moduri de operare, inclusiv TCP Server, TCP Client, UDP si UDP Multicast. Modul TCP Client poate coexista cu functia TCP Server, oferind o configurare flexibila pentru diferite arhitecturi de comunicatie. Configurarea dispozitivului poate fi realizata prin host si browser web, iar pentru integrarea in aplicatii sunt disponibile si functii de gestionare a dispozitivului printr-o biblioteca de functii de management. Gateway-ul este conceput pentru utilizare in conditii de mediu dificile, avand un domeniu de temperatura de operare cuprins intre -40°C si 85°C si o umiditate relativa admisa intre 5% si 95%. Dimensiunile compacte, de numai 87 x 36 x 59 mm, permit instalarea sa in spatii restranse, in tablouri electrice, dulapuri de automatizare sau alte sisteme industriale.

Disponibil - 9 buc
